Der 8" long range - HSKRC XL8

- Posted in miniKwad by

Ich habe ihn lange auf dem Wunschzettel bei Banggood gehabt, dann habe ich ihn endlich bestellt - aber...

...leider habe ich ihn zusammen mit einem 3" frame zusammen bestellt, der scheinbar ständig ausverkauft war und damit wurde auch der große frame nicht versandt. Also muss man dringend auf die Bearbeitungszeit für den Artikel achten, sonst wartet man evtl ewig. Zum Glück gibt es bei Banggood einen super Service per Chat, der einem die verschiedenen Möglichkeiten gibt (z.B. teilweise stornieren, komplett stornieren, SPLITTEN), letzteres beschleunigte den Versand des großen, den ich dann bald in  den Händen hielt.

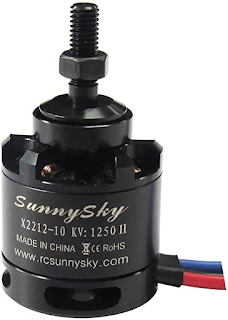

Die Motoren standen lange fest "Sunnysky x2212 - 1250kV", die ESCs sind da so eine Sache.
Zum einen habe ich diese Motoren bereits auf einem dji flamewheel benutzt, dort steuerten SimonK 30A ESCs die Motoren und zum anderen habe ich blheli_s ESCs liegen, die weniger Leistung bringen können. Was also tun? ESCs die die Leistung bringen aber sehr breit sind oder schmale ESCs die deutlich besser arbeiten können, besser zum Frame passen aber evtl. die Leistung nicht schaffen?

Ja, letzteres war meine Entscheidung und bisher...weiß nicht, doch lieber die großen 30A nehmen und versuchen eine blheli firmware zu finden?



Der flight controller war da eher leicht gefunden, genauso wie die Kamera und eben die restliche Hardware.
fc: omnibus F4 pro mit mpu600
rx: FS-X6B mit rssi mod (iRC ghost kommt später)
vtx: tbs unify pro 5g8 hv race mit smartaudio und microphone
cam: foxeer hs1177 (beste Kamera!) mit runcam cam control

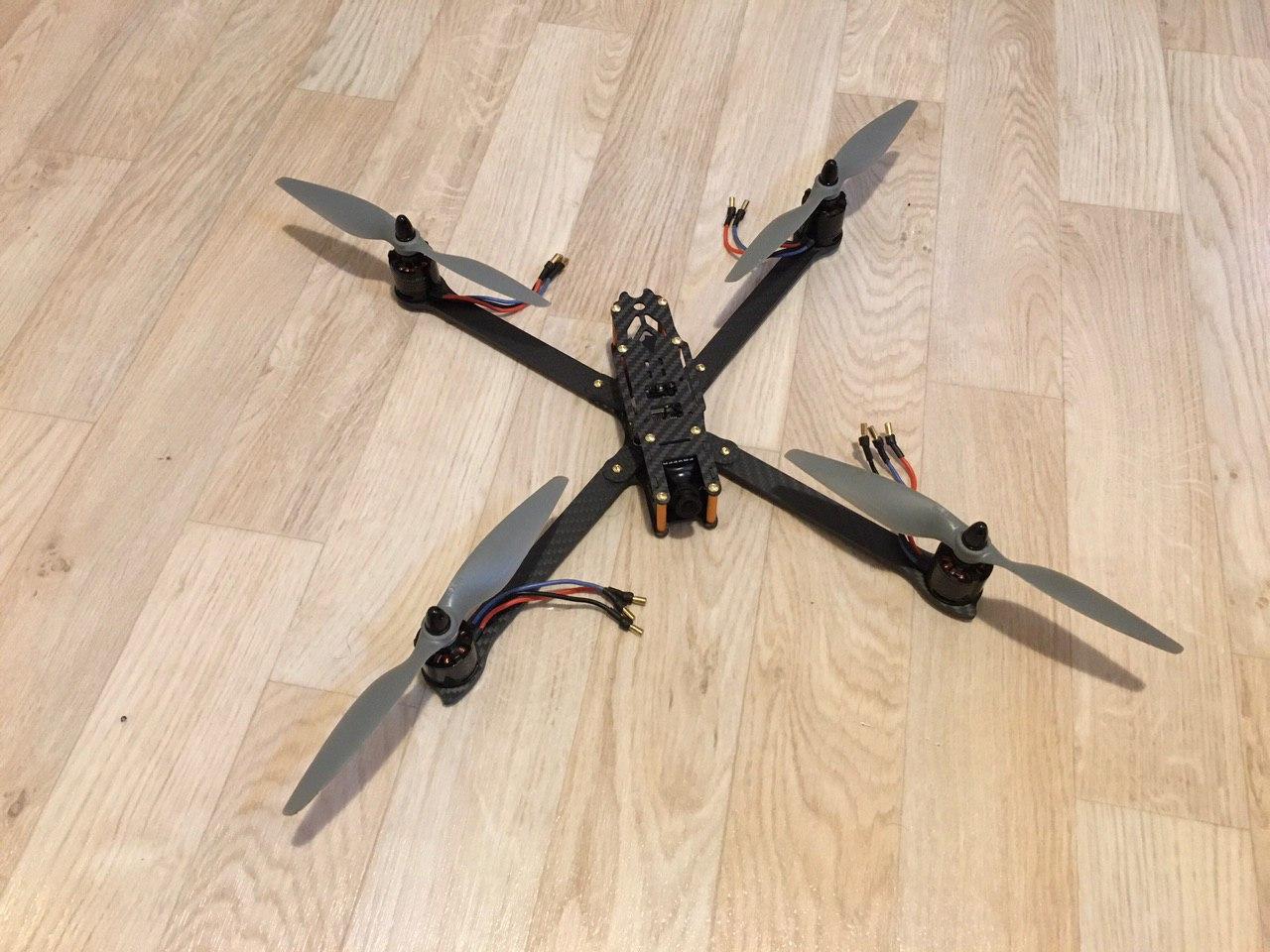

Wie auf dem Bild des vorherigen Posts zu sehen ist, hatte ich ein PDB verbaut und wollte erst ein einfaches omnibus F4 nutzen, aber ich hab den xt60 an den falschen pads angelötet...3s 5.000 mAh direkt mit dem PDB kurzgeschlossen...war sehr hell und warm. So ein "smoke stopper" ist echt sein Geld wert, also wenn man ihn denn gekauft hat und benutzt. Also nicht ich.
Es soll ein long range kwad sein, also sollten die ESCs erstmal passen. Es werden vorerst nur 3s LiPos bis maximal 2.200 mAh geflogen und long range ist es noch lange nicht. Auch ist das gimbal noch nicht verbaut, ich habe nichtmal einen Platz dafür gefunden (es ist recht groß, die Kamera hingegen klein).
jetzt warte ich erstmal auf neue Propeller, denn ich hatte nur einen Satz 8" und diese Propeller gibt es nicht mehr so zu kaufen (auch weil es den Laden nicht mehr gibt).
Der vTX ist ein alter bekannter und auch sehr belibter TBS unify 5g8 HV race...oder so ähnlich. Leider hat man bei diesem vTX von Hause aus die Qual der Wahl: smartaudio nutzen oder Audio per Mikrofon (haben einige Kameras). Aber es gibt eine Webseite von TBS selbst, auf der mehrere  Anleitungen für die kombinierte Nutzung (Mikrofon/smartaudio) beschrieben sind. Das habe ich natürlich etwas abgewandelt umgesetzt.

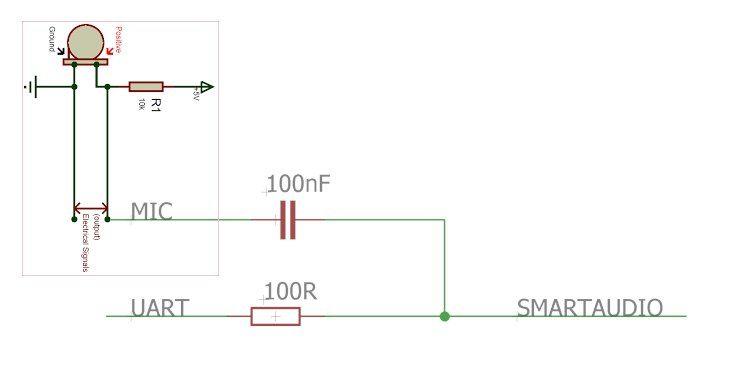

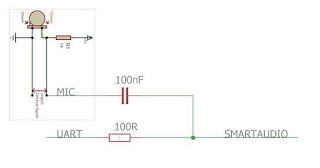

Ich habe nicht die erforderlichen Bauteile komplett vorhanden, sondern nur eine Hand voll halbwegs passender. Mit diesen habe ich diese Schaltung umgesetzt, allerdings auf Basis von 3v3 und das Ergebnis kann sich sehen bzw. hören lassen. Da der Ton jedoch sehr leise scheint, werde ich mich nochmal mit dieser Schaltung beschäftigen. Kann sein dass ich noch einen Widerstand verbaut habe, um den Ton etwas zu dämpfen.
Realistisch gesehen, passen auch 9" Propeller auf den kwad und die werde ich jetzt auch erstmal probieren und gucken was alles so geht. Auf der Suche nach ESCs die mehr Ampere können bin ich auch, aber weiß nicht ob ich blheli_s nutzen werde oder ob ich nicht mal blheli32 probiere. Der Preis ist allerdings nicht ohne!

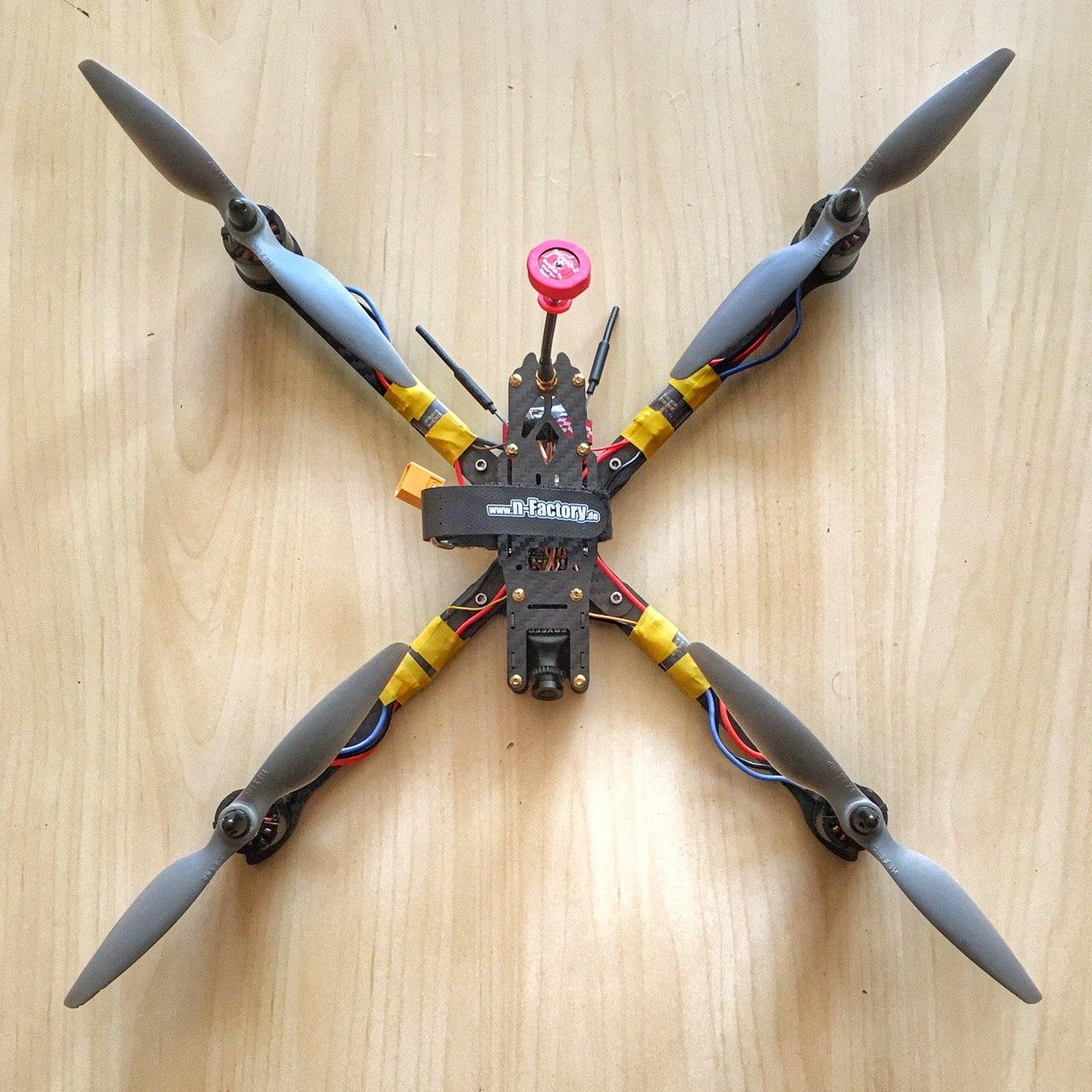

Hier mal ein Bild vom fertigen kwad, allerdings noch mit einem anderen flight controller (Mateksys F405 CTR).

Mehr zu den verbauten Teilen gibt es bei Rotorbuilds, auch ein paar mehr Fotos.
